Lorsque vous travaillez avec des systèmes de tuyauterie, le choix de la bonne bride peut faire toute la différence.Brides en titanesont de plus en plus utilisés dans les industries qui nécessitent une résistance élevée à la corrosion, une construction légère et une résistance supérieure, telles que le traitement chimique, les applications marines et l'aérospatiale. Ce guide vous aide à comprendre les types de brides en titane, comment les choisir et les normes à suivre.
1. Types de brides en titane
Les brides en titane, souvent appelées brides, sont les points de connexion de votre système de tuyauterie. Voici une liste des types les plus courants et les moments où vous pouvez les sélectionner :
Formes structurelles

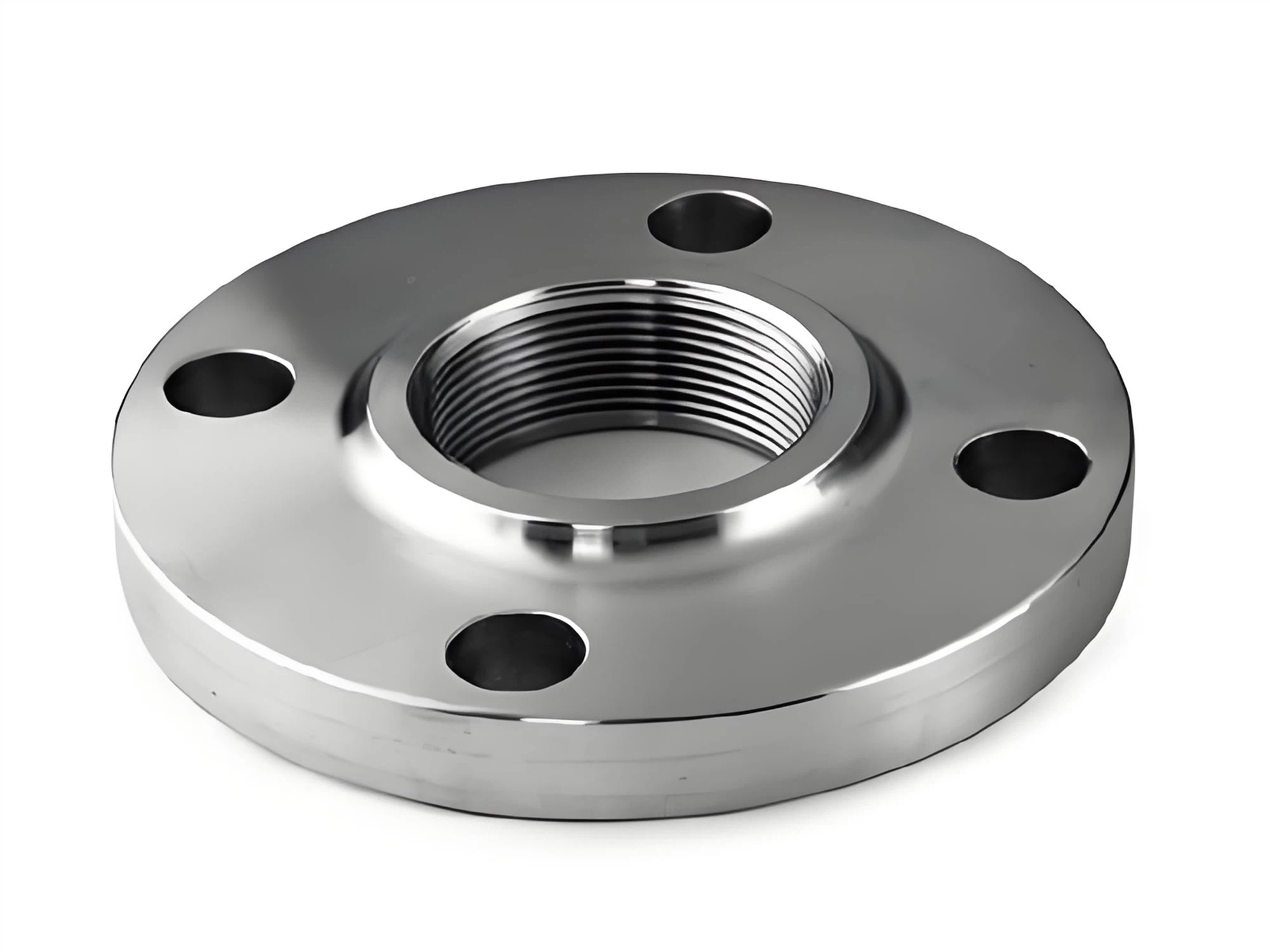

- Bride filetée– Idéal si vous souhaitez éviter les soudures. Vissez la bride sur des tuyaux filetés en titane pour une installation et un entretien faciles. Évitez les brides filetées pour les applications à haute-température ou haute-pression.
- Glisser-sur la bride– Convient aux systèmes à pression et température modérées. Faites glisser le tuyau en titane dans la bride et soudez les deux côtés. Les brides à enfiler-sont rentables-et faciles à aligner.
- Bride à souder– Comprend un long moyeu conique pour une transition de contrainte en douceur. Utilisez ce type dans des conditions à haute-température, haute-pression ou fluctuantes.
- Bride de soudage à douille– Idéal pour les canalisations de petit-diamètre et haute-pression. Insérez le tuyau dans la douille et soudez autour de l'arrière. Les brides SW sont limitées dans les températures extrêmes.
- Bride à joint à recouvrement– Souvent associé à un embout pour les fluides corrosifs. La bride elle-même n'entre pas en contact avec le fluide, ce qui permet d'économiser du titane coûteux.
- Bride intégrale– Moulé ou forgé comme élément d’une vanne, d’une pompe ou d’une buse d’équipement.
- Bride aveugle– Boucher les extrémités des tuyaux ou les buses de l'équipement en toute sécurité.
- Bride de réduction– Rarement utilisé ; principalement lorsque la buse de l'équipement est plus grande que le tuyau.
Découvrez notre gamme complète deproduits de bride en titane.
Bride filetée
Bride à souder
Bride de soudage à douille
Bride aveugle
Glisser-sur la bride
Bride à col long à souder
Types de faces d'étanchéité
Le choix de la bonne face d’étanchéité est crucial :
- Face plate (FF)– Idéal pour les conditions de service modérées, généralement avec des brides à enfiler-.
- Face surélevée (RF)– Largement utilisé, compatible avec les brides à souder à col et à emboîtement, améliorant l’étanchéité du joint.
- Visage masculin-Féminin (MF)– Réduit le risque d’éclatement du joint ; souvent associé à des brides à col soudé.
- Languette-Face de rainure (TG)– Assure l’alignement des joints, similaire au MF.
- Face de joint annulaire (RJ)– Conçu pour les systèmes à haute-pression et haute-température.
2. Sélection de la bonne bride en titane
Lors de la sélection d'une bride en titane, considérez :
- Pression et température du système – Les brides à col soudé ou à joint annulaire sont les meilleures pour les conditions extrêmes.
- Corrosion et compatibilité chimique – Le titane fonctionne exceptionnellement dans l’eau de mer, le chlore et les environnements acides.
- Installation et maintenance – Les brides filetées et à enfiler-simplifient l'installation mais peuvent limiter les capacités de pression et de température.
- Rentabilité – Les brides à recouvrement permettent d'économiser du titane coûteux pour les canalisations corrosives.
N'installez pas votre tuyauterie sans connaître les secrets des brides ANSI B16.5
3. Normes et séries
Faites toujours référence aux normes reconnues lors de la spécification de brides en titane :
- ASME B16.5 – Norme américaine, classes de pression 150 à 2 500 psi, diamètres ½ pouce à 24 pouces.
- ASME B16.47 – Couvre les brides en titane de grand-diamètre allant de 26 pouces à 60 pouces (ANSI/ASME séries A et B), parfaites pour les systèmes de tuyauterie-à volume élevé.
ASME B16.5 vs ASME B16.47 : quelle norme de bride en titane devriez-vous choisir ?
- DIN / EN – norme européenne, pressions nominales 0,1-40 MPa, diamètres 6-4000 mm.
Le respect de ces normes garantit que vos brides répondent aux exigences internationales de qualité et de sécurité aux États-Unis, au Royaume-Uni et dans le monde entier.
Pourquoi choisir Baoji Zecheng Metal Materials Co., Ltd.
Quand tu as besoinhaute-qualitébrides en titane, assiettes, outiges,Baoji Zecheng Metal Materials Co., Ltd. est votre partenaire fiable. Vous pouvez nous faire confiance pour :
- Qualité certifiée ISO9001 et AS9100 – Garantissant que vos brides répondent aux normes mondiales.
- Solutions de brides en titane personnalisées – Tailles, faces d'étanchéité et qualités sur mesure pour vos applications uniques.
- Livraison rapide et assistance professionnelle – Nous vous aidons à sélectionner les brides en titane adaptées pour optimiser les performances de votre système.
Découvrez notre gamme complète de produits en titane sur notre page principale de produits en titane et découvrez pourquoi les clients du monde entier font confiance à Baoji Zecheng pour des solutions en titane-résistantes à la corrosion et à hautes-performances.
